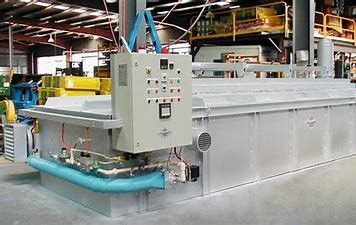

contrôle électrique d'écran tactile de four de zingage 300000Kcal/H

Le paramètre principal soit sujet à la conception finale et approuvée

Les mesures du four forment 20000mm×2500mm×3500mm (la longueur de traiter la section est 13m)

Temp de traitement évalué maximum. 330℃

La vitesse de transportent v=0.25~0.45m/min

Largeur de la maille-ceinture 1000mm

Taille efficace de la gorge 300mm

Capacité de chauffage au gaz de 300000Kcal/h

Capacité installée 25.2KVA

Écran tactile de panneau d'opération/langue anglaise et chinoise

La température commandant ±5℃

Processus opérationnel de traiter le levelling→ de chargement de → de technique préchauffant le → traitant le → se refroidissant et déchargeant

Struction et descriptions

Principalement structuré des sections de chargement et uncloading, HL de système de refroidissement, donnent l'unité, le corps, les systèmes se produisants et de circulations d'air chaud de souffle, système de contrôle électrique et ainsi de suite. Il est particulièrement conçu pour le revêtement de Geomet (et approprié à toutes les autres marques ne zinguez le revêtement de flocon, aucune eau-base de matière ou la peinture de dissolvant-base). Haut-automaticly commandé avec la vitesse de la maille-blet réglée, il peut entièrement satisfaire tous les processus de traitement.

Section de chargement :

Ici la plate-forme de chargement et donner l'unité est conçue. Afin d'avoir la couche de revêtement de smoth, la distance appropriée de la mise à niveau est considérée comme.

Déchargement de la section :

Ici la plate-forme de déchargement et donner l'unité est conçue.

Système de refroidissement :

La fonction de HL de système de refroidissement, composée avec la cellule de refroidissement, les ventilateurs d'extraction fournisseurs et et le conduit d'air, est d'imposer refroidir les pièces traitées. La fan centrifuge de haut rotor externe est adoptée. Et l'isolation thermique est installée à la sortie et à l'entrée de la cellule.

Donnez les unités

La chaîne d'entraînement (40Mn), acier sans couture de φ27㎜ confirment tube3, maille-ceinture d'acier inoxydable (adaptée pour M6), boîte de réduction, dispositif de tension, couronnes d'entraînement, arbre d'entraînement et voie.

Corps

Ici le corps contient le système de Humide-saignement et les systèmes se produisants et de circulations d'air chaud de souffle, et l'inclusion :

Le corps contient préchauffer et traiter deux sections. Le préchauffage se débarasse principalement de l'humide le bas tempreture et en traitant des solidifys de section la couche de revêtement dans le haut tempreture. Tous les tempretures dans ces deux sections peuvent être réglés et commandés. du silicate d'aluminium d'épaisseur de 180mm est rempli entre l'intérieur-mur (plaque d'acier inoxydable de 1.5mm) et l'externe-mur (1,5 millimètres ont laminé à froid le plat). Afin de réduire le canal de la chaleur et assurer l'expansivity thermique, tous les plats intérieur et extérieur ne sont pas scellés.

système de Humide-saignement

Ce système, principalement contenant la fan et le tube de déshydratation, se débarasse de l'humide volatilisés depuis la mise à niveau et le chauffage de moment de la couche de revêtement, pour atteindre la meilleure surface de revêtement.

Systèmes se produisants et de circulations d'air chaud de souffle :

Il y a deux ensembles de ce des genres de systèmes. On est pour préchauffer par la manière du chauffage électrique et l'autre est pour traiter par la manière du gaz-chauffage. Adopte des ventilateurs pour réaliser l'échange thermique entre le four et les brûleurs.

Des fans et les tubes de circulation sont principalement conçus pour les systèmes à chaleur tournante de souffle chaud. Et les tubes sont faits d'acier inoxydable de 2.0mm.

Déchargement de l'unité

Sa fonction est de décharger les pièces enduites de la maille-ceinture du four dans réutilisent la caisse.

Widthness de chaîne à maillons de plat : 270mm

Donnez la vitesse : 2,5 m/min

Boîte de réduction : 0.75KW

Système de contrôle électrique :

L'opération d'écran tactile est adoptée, ainsi easyly vous pouvez commander toutes les actions le du four, telles que le contrôle le dispositif d'entraînement de maille-ceinture, du dispositif de réglementation de vitesse, des systèmes se produisants et de circulations de l'air chaud de souffle, le tempreture de chauffage sentant, système de Humide-saignement et ainsi de suite.
